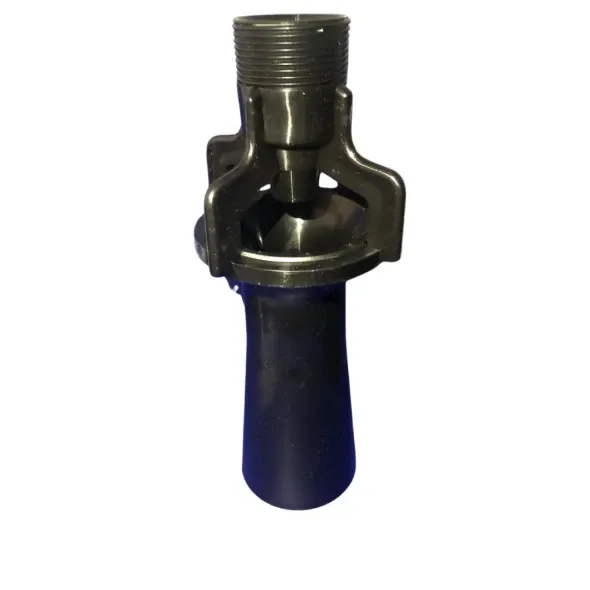

Bico Eductor

O bico eductor hidráulico é um dispositivo que utiliza a energia de um fluido pressurizado (normalmente água) para aspirar, misturar e movimentar grandes volumes de líquido, sem o uso de partes móveis. Seu funcionamento é baseado no princípio Venturi, no qual a passagem do fluido por um estreitamento interno cria uma zona de baixa pressão, capaz de sugar líquido do próprio tanque ou de uma linha externa. Importante: o bico eductor não pulveriza — sua função é circulação, agitação e mistura, não atomização.

Características

Princípio de Funcionamento

• Efeito Venturi hidráulico.
• Criação de vácuo interno para sucção de líquido.

Função Principal

• Mistura.
• Circulação.
• Agitação.
• Homogeneização de líquidos.

Tipo de Jato

• Jato sólido ou levemente disperso.
• Alto volume, baixa atomização.

Relação de Indução (Sucção)

• Normalmente entre 1:4 até 1:20.
• Exemplo: 10 L/min de fluido motriz podem gerar até 200 L/min de circulação total.

Pressão de Trabalho

• Geralmente entre 2 e 7 bar.
• Depende do modelo e da vazão desejada.

Materiais Disponíveis

• Aço inox 304 / 316.
• Polipropileno.

Aplicações

Mistura e Agitação de Tanques

• Tanques químicos.
• Tanques de detergentes.
• Banhos industriais.

Circulação de Líquidos

• Evita decantação.
• Mantém soluções homogêneas.

Substituição de Agitadores Mecânicos

• Sem motor.
• Sem eixo.
• Sem manutenção mecânica.

Processos Industriais

• Indústrias química, alimentícia, farmacêutica.
• Tratamento de água e efluentes.
• Lavadores de gases e sistemas CIP.

Vantagens

• Sem partes móveis (alta confiabilidade).
• Baixa manutenção.
• Economia de energia (dispensa motor elétrico).
• Alta eficiência de mistura.
• Instalação simples.
• Ideal para ambientes corrosivos ou explosivos.
• Reduz paradas e custos operacionais.

Possíveis Desvantagens / Limitações

• Não pulveriza líquidos.
• Depende de pressão disponível.
• Menor eficiência com líquidos muito viscosos.
• Pode exigir vazão mínima para funcionar corretamente.
• Não substitui agitadores mecânicos em fluidos muito densos ou com sólidos grandes.
