O que é o bico pulverizador cone cheio espiral?

É um bico em que o fluido segue um canal em espiral que divide o fluxo em camadas concêntricas, formando um cone totalmente preenchido. Como não tem peças internas, é robusto e resistente ao entupimento.

Qual a faixa de ângulo e vazão do bico espiral?

Os ângulos ficam em geral entre 60° e 120°, e as vazões vão de cerca de 2,6 L/min até milhares de L/min, conforme o modelo e a pressão de trabalho.

Por que o bico espiral entope menos?

Porque o padrão de jato é formado por uma rampa espiralada externa, sem orifício interno estreito nem câmara de turbilhonamento. A grande área de passagem deixa o líquido fluir com mais folga, o que reduz o risco de obstrução quando há sólidos em suspensão, embora nenhum bico seja imune a entupimento sem filtragem adequada.

Qual a diferença entre bico espiral cone cheio e cone oco?

O cone cheio preenche toda a área circular do jato, indicado para resfriamento e lavagem com cobertura completa. O cone oco distribui as gotas em um anel periférico, útil quando o contato precisa ocorrer nas bordas. A escolha depende do objetivo do processo e é definida na especificação.

O bico espiral serve para lavador de gases (scrubber)?

Sim. É uma das aplicações mais comuns, porque a passagem livre tolera fluidos recirculados e a ampla cobertura favorece o contato gás-líquido. O padrão, o material e o layout são definidos conforme o gás a ser tratado, a temperatura e a geometria do equipamento.

De que depende a vazão do bico espiral?

A vazão depende do tamanho do bico, da pressão de trabalho e do padrão escolhido. Não existe valor único: o dimensionamento relaciona a pressão disponível na linha com a cobertura desejada dentro do equipamento, sempre por especificação técnica, para evitar zonas sem cobertura ou consumo excessivo.

Vocês ajudam a substituir o bico espiral que já uso?

Sim. A partir das características da aplicação (padrão, vazão, ângulo, material e pressão), ajudamos a identificar o bico equivalente conforme a especificação, sem depender do código de um fabricante específico, garantindo que o novo componente entregue a mesma função no processo.

Bico Espiral Industrial e Cone Cheio Espiral | Pulverijet - Pulverijet Comércio de Bicos Spray e Acessórios LTDA

Os bicos espiral industrial geram o padrão de jato a partir de uma espiral externa, sem orifício interno pequeno, o que oferece passagem livre e menor risco de entupimento com fluidos que contêm sólidos. São muito usados em lavadores de gases, resfriamento e combate a incêndio, com especificação definida por consultoria técnica.

Os bicos espiral industrial formam o padrão de pulverização a partir de uma superfície espiralada externa, que fatia o fluxo em gotas sucessivas em vez de forçá-lo por um orifício interno estreito. Essa construção dá aos bicos espiral industrial uma característica valorizada em muitos processos: a passagem livre, ou seja, uma grande área de saída que reduz o risco de entupimento quando o líquido carrega partículas em suspensão, sendo por isso a opção preferida em lavadores de gases, sistemas de resfriamento e redes de combate a incêndio.

Bico pulverizador cone cheio espiral de passagem livre — Bico cone cheio espiral

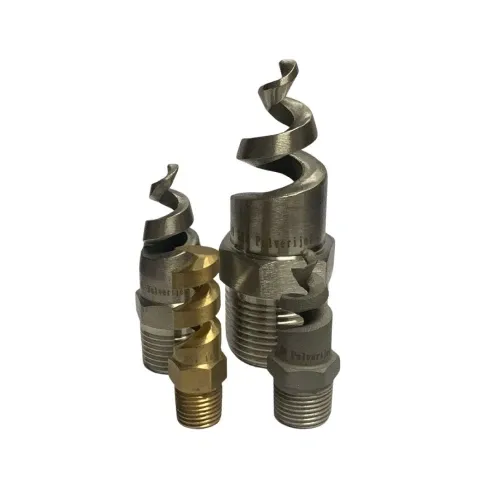

Bico espiral industrial para lavador de gases e resfriamento — Bico espiral industrial

O que é um bico espiral industrial

No bico espiral, o líquido colide com uma rampa em formato de caracol que o divide em vários anéis concêntricos de gotas, produzindo um cone cheio ou oco de ampla cobertura. Como não existe câmara de turbilhonamento nem orifício interno reduzido, a maior seção de passagem torna os bicos espiral industrial mais tolerantes a fluidos sujos e recirculados do que geometrias com orifício pequeno. Essa mesma característica facilita a manutenção, já que há menos pontos de acúmulo.

O padrão pode ser configurado como cone cheio (área totalmente preenchida) ou cone oco (anel de gotas), e o tamanho de gota resultante tende a ser fino a médio, adequado a transferência de calor e ao contato gás-líquido. A definição entre cone cheio e oco faz parte da especificação e depende do objetivo do processo.

Ficha técnica do bico cone cheio espiral

No bico pulverizador cone cheio espiral, o fluido percorre um canal helicoidal que quebra o fluxo em várias camadas concêntricas de spray. O resultado é um cone com cobertura total, formado sem nenhuma peça interna. Dependendo da geometria da espiral, a mesma família também tem versões de cone oco.

Padrão de spray: cone cheio, com a área completamente preenchida por gotas.
Gota: média a fina, com boa distribuição radial.
Ângulo: em geral de 60° a 120°, conforme o modelo.
Vazão: de cerca de 2,6 L/min até milhares de L/min, nas pressões industriais usuais.
Construção: corpo único, sem partes internas móveis.
Materiais: aço inox, latão, plásticos técnicos (PP, PVC, PTFE) e ligas especiais.
Entupimento: passagens lisas e abertas reduzem o risco com sólidos em suspensão.

Tipos e variações de bicos espiral industrial

A família de bicos espiral industrial oferece variações para diferentes serviços:

Espiral cone cheio: preenche toda a seção circular, indicado para resfriamento e lavagem de gases com boa cobertura.
Espiral cone oco: distribui as gotas em anel, útil quando se quer maior contato periférico.
Espiral de ângulo amplo: cobre grandes seções com poucos bicos, comum em torres e dutos.
Espiral para combate a incêndio: alta vazão e passagem livre para dilúvio e resfriamento de superfícies.
Espiral em materiais especiais: para fluidos corrosivos ou de alta temperatura.

Frente aos bicos de névoa industrial, que produzem gotas muito finas para supressão e umidificação, o espiral prioriza vazão, cobertura e resistência a entupimento, e não o menor tamanho de gota possível.

Materiais disponíveis

Os bicos espiral industrial são fornecidos em aço inoxidável (resistência à corrosão e a altas temperaturas, comum em lavadores de gases e torres), em latão para aplicações de água menos agressivas, e em polipropileno ou outros polímeros para meios quimicamente agressivos, como certos scrubbers. A escolha considera a compatibilidade química com o fluido e a temperatura de operação, fatores que definem a durabilidade do componente.

Normas e boas práticas

Em lavadores de gases e sistemas de resfriamento, o dimensionamento dos bicos espiral industrial observa a distribuição desejada dentro do equipamento, o espaçamento entre bicos para cobertura uniforme e a compatibilidade do material com o meio. Em redes de combate a incêndio, a seleção acompanha os requisitos do projeto de proteção. Como vazão, ângulo e tamanho de gota variam com a pressão e o modelo, os valores exatos são definidos na especificação, evitando zonas sem cobertura ou consumo excessivo de fluido.

Como especificamos o bico espiral

Para chegar ao bico espiral adequado, a Pulverijet segue um processo estruturado:

Entendimento do processo: lavagem de gases, resfriamento, umidificação ou proteção contra incêndio.
Análise do fluido: presença de sólidos, corrosividade e temperatura.
Escolha do padrão: cone cheio ou oco, ângulo de abertura e distribuição.
Dimensionamento hidráulico: vazão e pressão compatíveis com a bomba e a rede.
Definição de material: inox, latão ou polímero conforme o meio.
Layout dos bicos: quantidade e espaçamento para cobertura homogênea.
Filtragem e proteção: definição de filtros e acessórios de linha.

Quando o fluido é recirculado ou contém partículas, a proteção por filtros para sistemas de pulverização industrial complementa o benefício de passagem livre do bico espiral e estabiliza o padrão de jato.

Checklist rápido para escolher o bico espiral

Fluido: viscosidade, partículas e corrosividade.
Vazão: volume de spray que a aplicação exige.
Pressão: faixa de trabalho que garante o ângulo e a distribuição desejados.
Ângulo: maior para cobrir área, menor para ganhar impacto e penetração.
Sólidos: com partículas, prefira passagem larga e sem partes internas.
Material: inox para alta temperatura e químicos, PP ou PTFE para líquidos agressivos, latão para usos gerais.

Setores e aplicações atendidas

Os bicos espiral industrial são amplamente usados em controle de poluição do ar (scrubbers e lavadores de gases), resfriamento de água e de superfícies, torres de resfriamento, quench de gases quentes, umidificação de grandes volumes e sistemas de combate a incêndio por dilúvio. Atendem indústrias química e petroquímica, siderurgia, cimento, energia, papel e celulose, e tratamento de efluentes gasosos, entre outras aplicações em que a tolerância a fluidos com sólidos é decisiva.

Tratamento de gases e dessulfurização

Torres de dessulfurização, lavagem de gases e condicionamento de ar de processo.

Resfriamento e evaporação

Resfriamento de gases e processos que dependem de bom contato entre líquido e gás.

Lavagem, umidificação e poeira

Lavagem de tanques, equipamentos e superfícies.
Sistemas de névoa, supressão de poeira em granéis e umidificação de ambientes.

Reações químicas

Processos que exigem contato eficiente entre reagentes e o líquido pulverizado.

Vantagens do padrão espiral no dia a dia

A construção aberta dos bicos espiral industrial traz benefícios operacionais que vão além da menor tendência a entupimento. Como o padrão de jato é formado por uma rampa externa, a inspeção visual e a limpeza são simples, o que reduz o tempo de parada para manutenção em equipamentos que operam de forma contínua, como torres e lavadores. Essa facilidade é especialmente valiosa em sistemas de água recirculada, em que o fluido acumula partículas a cada ciclo.

Outro ponto forte é a ampla cobertura por bico: modelos de ângulo amplo preenchem grandes seções com menos pontos de pulverização, simplificando o projeto interno do equipamento e a rede de alimentação. Em contrapartida, o tamanho de gota do padrão espiral tende a ser fino a médio, e não ultrafino, de modo que aplicações que exigem gota muito pequena pedem outra geometria. A definição entre priorizar cobertura, vazão ou tamanho de gota faz parte da análise de engenharia e evita que o sistema fique super ou subdimensionado.

A durabilidade, por fim, depende da combinação correta de material e meio: em gases quentes e corrosivos de um lavador, por exemplo, a escolha do inox ou do polímero adequado determina quanto tempo o bico mantém o padrão original antes de exigir troca. Por isso, mais do que escolher um modelo de catálogo, vale dimensionar o conjunto de bicos espiral considerando o gás ou o líquido tratado, a temperatura de operação e a geometria do equipamento, itens que a especificação técnica detalha caso a caso.

Layout e instalação em equipamentos

O desempenho dos bicos espiral industrial depende tanto do bico quanto de como ele é distribuído dentro do equipamento. Em torres de resfriamento, lavadores de gases e dutos, a quantidade de bicos, o espaçamento entre eles e a orientação do jato definem se a cobertura será homogênea ou se restarão zonas sem contato entre líquido e gás. Um layout bem calculado usa a ampla abertura do padrão espiral a favor do projeto, cobrindo a seção com o menor número possível de pontos e simplificando a rede de alimentação.

Também é importante prever acesso para inspeção e limpeza, já que mesmo bicos de passagem livre exigem verificação periódica quando o fluido é recirculado. A pressão de alimentação deve ser homogênea entre os bicos, sob risco de uns pulverizarem mais do que outros e comprometerem a uniformidade. Esses detalhes de instalação e distribuição fazem parte da especificação e são o que diferencia um sistema eficiente de um conjunto de bicos apenas instalados sem projeto.

Quem atendemos

Com base em Santo André, a Pulverijet fornece bicos espiral industrial para empresas de todo o estado de São Paulo e de Minas Gerais, oferecendo suporte técnico na seleção do padrão, do material e do layout de instalação. O atendimento alcança a regiao do ABC, a Grande São Paulo, o interior paulista e os polos industriais mineiros.

Diferenciais Pulverijet

A Pulverijet une fornecimento e engenharia de aplicação: avaliamos se o bico espiral é a melhor resposta frente a outras geometrias, dimensionamos conforme a pressão real e indicamos o material compatível com o meio. Nossa consultoria em pulverização industrial ajuda a montar o conjunto completo, do bico aos acessórios, com foco em cobertura uniforme e menor manutenção.

Vai projetar ou revisar um lavador de gases, um sistema de resfriamento ou uma rede de proteção? Solicite uma especificação à Pulverijet e receba a recomendação de bico espiral adequada ao seu fluido, à sua pressão e ao seu objetivo.
