Bicos spray de cone oco concentram o líquido em um anel e geram gotas finas, ideais para lavagem de gases, umidificação, resfriamento evaporativo e absorção. Há versões tangenciais e axiais; a vazão, o ângulo e o tamanho de gota ideais dependem da aplicação e são definidos por especificação técnica da Pulverijet.
Os bicos spray de cone oco concentram o líquido em um anel na borda do jato cônico, gerando gotas mais finas que os modelos de cone cheio para uma mesma pressão. Esse perfil é ideal para lavagem de gases em scrubbers, umidificação de ar, resfriamento evaporativo e processos de absorção, em que a formação de névoa e o contato entre líquido e gás são mais importantes que a cobertura de uma área sólida. O modelo correto depende do tamanho de gota desejado, da vazão e da pressão, definidos por especificação técnica.
O que são bicos spray de cone oco
Nos bicos spray de cone oco, o líquido recebe rotação antes de sair pelo orifício, formando um cone cujo interior é praticamente vazio: as gotas ficam distribuídas em um anel. Esse arranjo aumenta a área de contato entre as gotas e o ar ou gás ao redor, o que favorece a troca térmica e a captura de partículas e poluentes.
Por gerar gotas finas, o cone oco é muito usado em torres de lavagem de gases, conhecidas como scrubbers, e em sistemas de umidificação. Como o tamanho de gota está diretamente ligado à eficiência de contato, a definição desse parâmetro é central no projeto e depende da aplicação. Uma visão geral dos tipos de jato está na página de bicos spray industriais.
Ficha técnica do bico spray cone oco
Os valores abaixo mostram a faixa típica da linha; vazão e pressão exatas são definidas por modelo na especificação.
- Formato do jato: cone com centro vazio, com o líquido concentrado nas bordas, o que favorece névoa fina e cobertura ampla.
- Ângulo de spray: normalmente entre 60° e 120°. Ângulos maiores ampliam a cobertura; ângulos menores aumentam o alcance e a penetração.
- Tamanho de gota: fino a muito fino, com alta eficiência de atomização. Indicado quando a uniformidade importa mais que o impacto.
- Pressão de operação: rende melhor em pressões médias e altas; quanto maior a pressão, mais fina a gota.
- Materiais: aço inox 304 e 316, latão para água e líquidos não agressivos e plásticos técnicos para ambientes corrosivos.
Tipos de bicos spray de cone oco
As principais variações são:

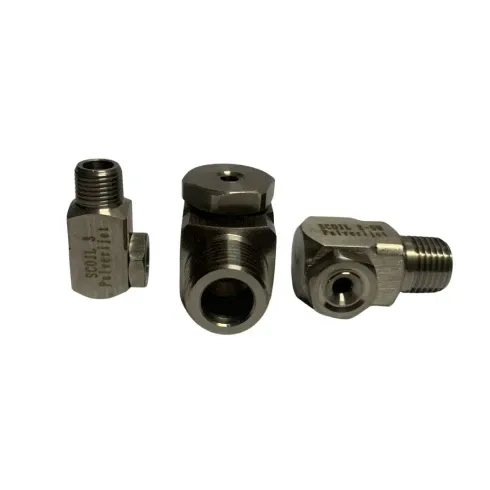

- Cone oco tangencial: entrada tangencial que impõe rotação, com passagem livre e boa resistência ao entupimento.
- Cone oco axial com palheta: elemento interno que gera rotação, para gotas mais finas e controle do ângulo.
- Cone oco de amplo ângulo: maior abertura do anel, para cobrir a seção de uma torre.
- Cone oco de baixa vazão: para umidificação e névoa em ambientes.
- Cone oco espiral: geometria aberta que reduz o risco de obstrução em fluidos recirculados.
Cada modelo equilibra tamanho de gota, ângulo e risco de entupimento, por isso os bicos spray de cone oco devem ser escolhidos pelo processo e pela qualidade do fluido de trabalho.
Materiais e construção
Para lavagem de gases e fluidos agressivos, os corpos são fornecidos em aço inox 316 e em polímeros técnicos como polipropileno e PVDF, além de latão e inox 303 em aplicações menos severas. A escolha considera resistência química e temperatura, fatores críticos quando o líquido de lavagem contém reagentes ou opera aquecido. Suportes, conexões e filtros podem ser adicionados a partir dos acessórios para sistemas de pulverização, o que facilita a manutenção das lanças dentro da torre.
Como escolher o bico cone oco ideal
O roteiro técnico considera:
- Objetivo: lavar gases, umidificar, resfriar por evaporação ou absorver poluentes.
- Tamanho de gota: fina ou média; quanto mais fina, maior a área de contato para troca.
- Vazão desejada (L/min) e pressão disponível: capacidade da bomba e nível de névoa esperado.
- Ângulo de pulverização: definido pela seção da torre ou pela área a cobrir e pela distância dos bicos.
- Fluido: viscosidade, recirculação, sólidos e compatibilidade química.
- Ambiente: aberto ou fechado, o que muda o risco de deriva das gotas finas.
- Validação: verificar a distribuição e ajustar pressão e disposição.
Esse método melhora a eficiência de contato e ajuda a controlar o consumo de líquido de lavagem, equilibrando finura de gota e risco de arraste. Uma dica que vale para qualquer instalação: use filtros de linha antes dos bicos para evitar entupimentos e manter o padrão de spray constante.

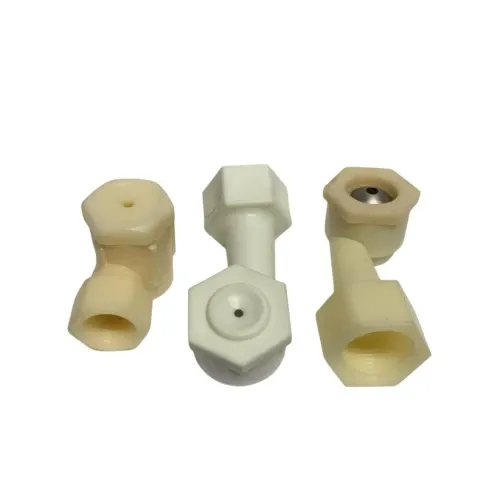

Aplicação em torres de lavagem de gases
Em um scrubber, o gás sobe pela torre enquanto o líquido é pulverizado de cima para baixo, criando uma cortina de gotas que captura partículas e absorve poluentes. O cone oco é a geometria mais usada nesse cenário porque gera gotas finas e distribui o líquido pela seção da torre. A disposição das lanças, o número de estágios e o ângulo dos bicos são dimensionados para cobrir toda a área útil, evitando caminhos preferenciais por onde o gás escaparia sem tratamento. O resultado depende do conjunto, e não de um único bico isolado.
Pontos fortes e cuidados no uso do cone oco
O anel de gotas finas traz ganhos claros em contato e consumo, mas também pede alguns cuidados de projeto.
Pontos fortes
- Atomização eficiente, com gotículas muito finas.
- Cobertura ampla e uniforme na borda do cone.
- Menor consumo de líquido para a mesma área de contato.
- Bom desempenho em resfriamento evaporativo e umidificação.
Cuidados
- O impacto mecânico é menor que o de um jato cheio ou de um leque.
- Orifícios pequenos são mais sensíveis a entupimento e exigem filtragem do fluido.
- Em ambientes abertos, a névoa fina pode sofrer deriva com o vento.
Quando a aplicação pede molhar toda a área ou mais massa de líquido por ponto, o bico de cone cheio costuma ser a melhor escolha.
Manutenção e vida útil
Em fluidos recirculados, é comum haver sólidos que podem obstruir a passagem ou desgastar o orifício, alterando o tamanho de gota e a distribuição. Modelos tangenciais e espirais, de passagem mais livre, ajudam a reduzir esse risco. Recomenda-se filtragem do líquido, inspeção periódica das lanças e substituição preventiva dos bicos desgastados, o que preserva a eficiência de contato ao longo do tempo e evita quedas de desempenho na torre.
Substituição e equivalência de bicos
Para substituir um cone oco, reconstruímos a especificação: ângulo, faixa de vazão, tamanho de gota, material e pressão. Com esses dados, ajudamos a identificar o bico equivalente em desempenho conforme a especificação, sem prometer correspondência exata a códigos de terceiros. Dessa forma, a névoa mantém o mesmo perfil e a eficiência de contato é preservada mesmo com a troca de fornecedor.

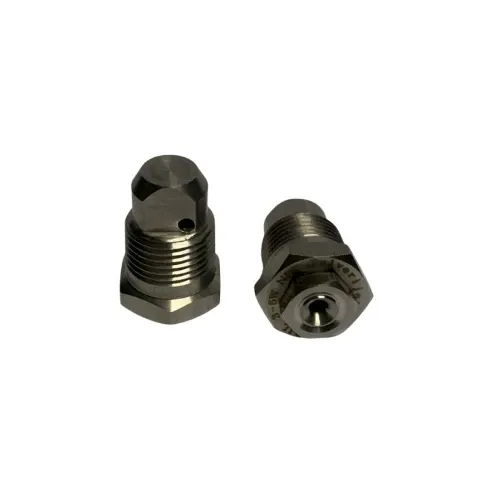

Cone oco na umidificação e no resfriamento evaporativo
Além da lavagem de gases, o cone oco é muito usado em umidificação de ar e resfriamento evaporativo. Nesses casos, as gotas finas evaporam com facilidade e retiram calor do ar ao mudarem de estado, o que reduz a temperatura do ambiente ou de uma corrente de ar sem molhar excessivamente as superfícies. Quanto menor a gota, mais rápida a evaporação e maior a eficiência do processo, desde que a distribuição seja bem projetada para evitar acúmulo de água.
O controle do tamanho de gota e da vazão é o que define o resultado: gotas grandes demais tendem a decantar antes de evaporar, enquanto uma névoa muito fina pode ser arrastada por correntes de ar. Por isso, o posicionamento dos bicos, a pressão de trabalho e o modelo escolhido são definidos por especificação técnica, considerando a vazão de ar, a umidade desejada e o espaço disponível. Bem dimensionado, o sistema de cone oco ajuda a manter a umidade e a temperatura sob controle com consumo racional de água.
Em torres de lavagem de gases com vários estágios, é comum empregar modelos de cone oco com ângulos e vazões distintos em cada nível, de modo que a cortina de gotas cubra toda a seção sem deixar caminhos livres para o gás. A escolha entre entrada tangencial e elemento axial leva em conta a presença de sólidos no líquido recirculado e o tamanho de gota necessário para a troca desejada. Quanto mais fina a gota, maior a área de contato, mas também maior o cuidado para evitar arraste pela corrente gasosa. Esse equilíbrio é definido no projeto, que considera a vazão de gás, os poluentes a tratar e o líquido de lavagem disponível. A filtragem adequada do fluido de recirculação completa o conjunto, protegendo a passagem dos bicos e preservando o padrão de névoa entre as manutenções. Documentar a configuração validada, com modelo, ângulo e pressão, agiliza a reposição e mantém a eficiência de contato ao longo das campanhas de operação.
Da lavagem de gases ao enxágue leve: onde o cone oco trabalha
Os bicos spray de cone oco atendem tratamento de gases, química, siderurgia, cimento, saneamento, agricultura e climatização industrial. Para supressão de poeira em grandes volumes, conheça também os bicos spray para controle de poeira.
Pulverização fina de produtos
- Aplicação de produtos químicos, detergentes e desinfetantes.
- Pulverização técnica de defensivos agrícolas e fertilizantes.
Resfriamento evaporativo
- Resfriamento de gases e de superfícies quentes.
- Torres de resfriamento e dutos industriais.
Controle de poeira e umidificação
- Abatimento de poeira fina em mineração, britagem e transporte de materiais.
- Umidificação do ar em galpões e linhas de produção.
Lavagem leve
- Enxágue final de peças e superfícies.
- Limpezas em que não é necessário alto impacto.
Quem atendemos
A Pulverijet, sediada em Santo André, São Paulo, fornece bicos de cone oco e acessórios para todo o estado de São Paulo e para Minas Gerais, com engenharia de aplicação para dimensionar torres e névoa.
Diferenciais da Pulverijet
Trabalhamos com modelos tangenciais e axiais, materiais resistentes a fluidos agressivos e substituição por equivalência funcional, identificando o modelo compatível conforme a especificação de ângulo, vazão, tamanho de gota, material e pressão, sem depender de código de terceiros.
Quer otimizar a lavagem de gases ou a umidificação do seu processo? Solicite uma especificação à Pulverijet e defina o cone oco ideal.
