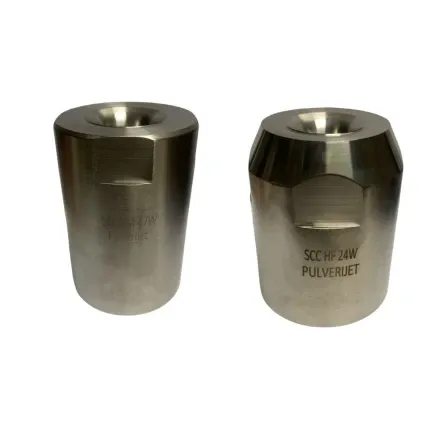

Bicos spray de cone cheio distribuem o líquido de forma uniforme em toda uma área circular, com boa cobertura de volume para resfriamento, lavagem, dosagem e umectação. A Pulverijet especifica o ângulo, a vazão, o tamanho de gota e o material conforme a aplicação e a pressão disponível.
Os bicos spray de cone cheio distribuem o líquido de maneira uniforme por toda uma área circular ou quadrada, preenchendo o padrão do centro às bordas. Diferente do cone oco, que concentra o líquido em um anel, o bico spray cone cheio molha a área inteira, o que o torna a escolha natural quando é preciso cobrir um volume ou uma superfície ampla com distribuição homogênea. Na Pulverijet, a especificação parte do ângulo de pulverização, da vazão, do tamanho de gota desejado e do fluido, para que a área alvo receba cobertura uniforme com o menor desperdício possível.
Esse padrão é muito procurado em resfriamento, lavagem, dosagem de produtos, supressão de poeira e umectação de grandes áreas, onde a uniformidade da cobertura influencia diretamente a qualidade e a eficiência do processo.
Como o cone cheio preenche toda a área de impacto

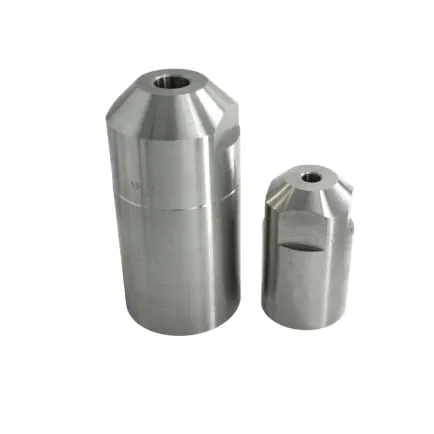

São bicos cuja geometria interna, muitas vezes com uma peça direcionadora (vane), organiza o líquido em um cone preenchido, projetando gotas em toda a seção. Os bicos spray de cone cheio variam pelo ângulo do cone, pela distribuição de gotas e pelo formato do impacto, que pode ser circular ou quadrado. O formato quadrado facilita o alinhamento de vários bicos em matriz, cobrindo grandes áreas sem falhas nos cantos. A definição do ângulo e da vazão é o que garante a densidade de aplicação correta sobre a superfície ou o volume.
As palhetas e os dispositivos de turbilhonamento internos fazem o líquido girar antes de sair pelo orifício. É esse movimento que quebra o jato em gotas e controla a atomização: dependendo do modelo, da vazão e da pressão de operação, o tamanho de gota vai de fino a grande, o que permite usar o mesmo princípio tanto em resfriamento evaporativo quanto em lavagem de alto volume.
Cone cheio circular x quadrado
O cone circular é o mais comum e cobre uma área redonda. O cone quadrado distribui o líquido em uma área com bordas retas, ideal quando vários bicos precisam se juntar em matriz para cobrir uma superfície grande sem sobreposição excessiva. A escolha depende do arranjo e da uniformidade que a aplicação exige.
Características técnicas do bico spray cone cheio
Os parâmetros abaixo resumem a faixa de trabalho da linha. Os valores exatos de vazão e pressão são definidos para cada modelo na especificação.
- Tipo de jato: cone cheio (full cone), com padrão circular ou quadrado preenchido.
- Ângulo de pulverização: em geral de 15° a 120°, conforme o modelo.
- Distribuição: uniforme em toda a área do cone, do centro às bordas.
- Tamanho de gota: de fino a grande, de acordo com a pressão e a vazão.
- Conexões: rosca macho ou fêmea.
- Materiais: aço inox, latão, polímeros técnicos e cerâmica para fluidos abrasivos.
- Pressão de trabalho: conforme a especificação de cada modelo.
Variações de ângulo e formato do cone
Dentro da família de bicos spray de cone cheio há variações para objetivos diferentes:
- Cone cheio de ângulo padrão: cobre áreas médias com boa uniformidade, versátil para diversas aplicações.
- Cone cheio de grande angular: cobre áreas amplas a curta distância, útil quando o espaço de instalação é limitado.
- Cone cheio quadrado: distribui em área quadrada, ideal para matrizes que cobrem superfícies grandes.
- Cone cheio de passagem livre: possui orifício ampliado para fluidos com sólidos, reduzindo o risco de entupimento.
- Cone cheio de alto impacto: entrega gotas maiores com energia para resfriar ou molhar leitos densos.
A seleção considera a área a cobrir, o tamanho de gota e a presença de sólidos no fluido. Em lavagens que exigem molhar volumes, os bicos spray de cone cheio integram soluções com bicos para lavagem industrial para combinar cobertura e enxágue.
Em líquidos recirculados ou com muitos sólidos, o bico cone cheio espiral forma o mesmo cone preenchido sem nenhuma peça interna, o que reduz bastante o risco de entupimento.
Inox, latão, polímero ou cerâmica conforme o fluido
O material acompanha a aplicação. Aço inoxidável resiste à corrosão e a temperaturas mais altas, comum em resfriamento e lavagem. Latão atende água e menor exigência. Polímeros técnicos resistem a produtos químicos. Cerâmica é indicada para fluidos abrasivos que desgastam o orifício e alteram o cone. A nossa equipe orienta a combinação de material e acessório para manter o padrão estável e prolongar a vida útil quando bem especificado, considerando as características do seu fluido.
Do objetivo à matriz de bicos: como especificamos o cone cheio
Para acertar o cone cheio na sua aplicação, seguimos estas etapas:
- Definição do objetivo: resfriamento, lavagem, dosagem, umectação ou molhamento de leito.
- Área e distância: medimos a superfície ou o volume a cobrir e a distância de instalação.
- Escolha do ângulo: definimos o ângulo do cone para cobrir a área na distância prevista.
- Vazão e densidade: selecionamos a faixa de vazão coerente com a densidade de aplicação e a pressão disponível.
- Formato e passagem: escolhemos entre circular, quadrado ou passagem livre conforme arranjo e sólidos.
- Material e acessórios: indicamos o material do bico e os filtros, conexões e suportes.
- Ajuste e validação: verificamos a uniformidade e refinamos a especificação na operação.
Esse método assegura cobertura homogênea, ajuda a controlar o consumo de fluido e reduz pontos secos. Para completar o sistema, os acessórios para sistemas de pulverização oferecem filtros e conexões adequados a cada vazão.
Aplicações do bico cone cheio na indústria
Os bicos de cone cheio são usados no resfriamento de gases, produtos e superfícies; na lavagem e no molhamento de leitos e materiais; na dosagem de líquidos e aditivos em área; em torres de resfriamento e sistemas de umectação; e no controle de temperatura de processos. Atendem siderurgia, metalurgia, química, alimentos, mineração, cimento e geração de energia. Em plantas que também lidam com poeira, a combinação com bicos para controle de poeira permite tratar particulado e resfriamento no mesmo projeto.
Lavagem industrial
- Lavagem de gases em torres e scrubbers.
- Lavagem de peças e componentes em linha.
- Limpeza CIP (cleaning in place) de tanques e tubulações.
Resfriamento e controle térmico
- Resfriamento evaporativo de gases e ambientes.
- Controle de temperatura de processos.
- Resfriamento de produtos em linha.
Controle ambiental
- Supressão de poeira em pátios, transferências e britagem.
- Umidificação de ar e de materiais.
- Neutralização de odores.
Processos químicos
- Injeção e dosagem de reagentes.
- Absorção de gases.
- Reações que dependem de dispersão uniforme do líquido.
Vantagens e limitações do bico cone cheio
Conhecer os pontos fortes e os limites do padrão ajuda a decidir quando o cone cheio é a melhor escolha e quando vale considerar outro tipo de jato.
Vantagens
- Cobertura de toda a área pulverizada, sem centro seco.
- Distribuição homogênea do fluido sobre superfícies e volumes.
- Bom desempenho em troca térmica e em torres de lavagem de gases.
- Ampla variedade de ângulos e vazões para cada aplicação.
Limitações
- Para gotas mais finas, costuma exigir pressão mais alta.
- Fluidos com sólidos em suspensão pedem filtragem adequada ou modelo de passagem livre.
- Em ângulos amplos, o consumo de líquido pode ser elevado se a vazão não for bem dimensionada.
Quando a necessidade é gota muito fina com pouco consumo, o bico de cone oco costuma ser mais indicado; quando a aplicação é linear, sobre esteiras ou chapas, o jato leque distribui melhor o líquido.
Pressão, filtragem e segurança em pontos quentes
Em resfriamento e lavagem de leitos, boas práticas asseguram eficiência e segurança. Convém manter a pressão dentro da faixa indicada, garantir a filtragem coerente com a passagem do bico e proteger a equipe em pontos de alta temperatura. Os bicos spray de cone cheio instalados em torres e câmaras seguem as normas de segurança do processo em que operam, especialmente quando há vapor ou gases quentes. A Pulverijet orienta essas práticas conforme a realidade da planta, sempre condicionando a recomendação à aplicação, ao fluido, à temperatura e à pressão disponível, sem prometer resultados absolutos.
Regiões secas no padrão: o desgaste do direcionador interno
No cone cheio, o desgaste do orifício e da peça direcionadora interna altera a distribuição, criando regiões mais densas e outras mais secas dentro do padrão. Fluidos com sólidos e altas temperaturas aceleram esse desgaste. Recomendamos inspeção periódica, limpeza sem objetos que risquem o orifício e troca preventiva quando a cobertura perde uniformidade. Manter reposição dos bicos spray de cone cheio é importante em sistemas de resfriamento, onde um bico gasto pode deixar pontos quentes sem proteção. A padronização dos modelos facilita a substituição, e a nossa equipe apoia a definição de um plano de reposição coerente com o fluido e o regime de operação.
Bomba, filtro e manômetro para manter a pressão em toda a matriz
A cobertura uniforme depende de toda a instalação, não só do bico. Bomba, tubulação, filtro, regulador e manômetro precisam manter vazão e pressão estáveis em cada ponto da matriz. Quedas de pressão fazem os bicos mais distantes cobrirem áreas menores, abrindo falhas entre padrões. A Pulverijet avalia o conjunto e indica os acessórios necessários para que os bicos spray de cone cheio distribuam o líquido de forma homogênea em toda a área tratada.
Ângulo, distância e sólidos: os erros que mais afetam a cobertura
Erros frequentes incluem escolher o ângulo sem considerar a distância de instalação, o que muda a área coberta; ignorar a presença de sólidos e usar orifício estreito que entope; e subdimensionar a vazão para a densidade de aplicação necessária. Cada um abre pontos secos ou desperdiça fluido. Por isso, a especificação dos bicos spray de cone cheio combina ângulo, formato, vazão e passagem conforme a área e o fluido, e não um modelo padrão de catálogo.
Quem atendemos
A partir de Santo André, São Paulo, a Pulverijet atende clientes em todo o estado de São Paulo e em Minas Gerais. Fornecemos bicos, acessórios e a especificação técnica para que a cobertura em cone cheio seja uniforme e eficiente, com apoio na reposição e no ajuste do sistema ao longo do tempo.
Atendimento consultivo com ângulo, vazão e densidade calculados
Nosso atendimento é consultivo: calculamos ângulo, vazão e densidade de aplicação em vez de entregar um bico avulso. Oferecemos ampla linha de ângulos, formatos e materiais, o que permite adequar a cobertura ao objetivo real do processo. Quando o cliente precisa repor ou substituir bicos, ajudamos a identificar o equivalente conforme tipo de jato, ângulo, vazão, material e pressão de trabalho, sem prender o projeto a um único fabricante. Também integramos o cone cheio à linha completa de bicos spray industriais quando o sistema reúne várias funções.
Teste da matriz com água antes de entrar em regime
Antes de colocar o sistema em regime, vale testar a matriz com água para verificar se os padrões se encontram sem falhas e se a densidade de aplicação está uniforme. Coletar o volume em pontos da área ajuda a identificar regiões mais secas ou encharcadas e a ajustar o espaçamento e a altura. Padronizar os bicos spray de cone cheio em toda a matriz, com o mesmo ângulo e vazão, mantém a cobertura previsível. A Pulverijet apoia essa validação e a padronização, o que facilita a reposição e o controle da uniformidade em sistemas de resfriamento e lavagem ao longo do tempo.
Precisa cobrir uma área ou um volume com distribuição uniforme? Solicite uma especificação à Pulverijet e receba a indicação de ângulo, formato e vazão de cone cheio ideal para o seu processo.
